江蘇新光?.手持激光焊接機鈑金行業焊接工具新寵！?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 點焊 縫焊 疊焊！ 成本低 無耗材！? ? ? ?
江蘇新光 .手持激光焊接機
鈑金行業焊接工具新寵！

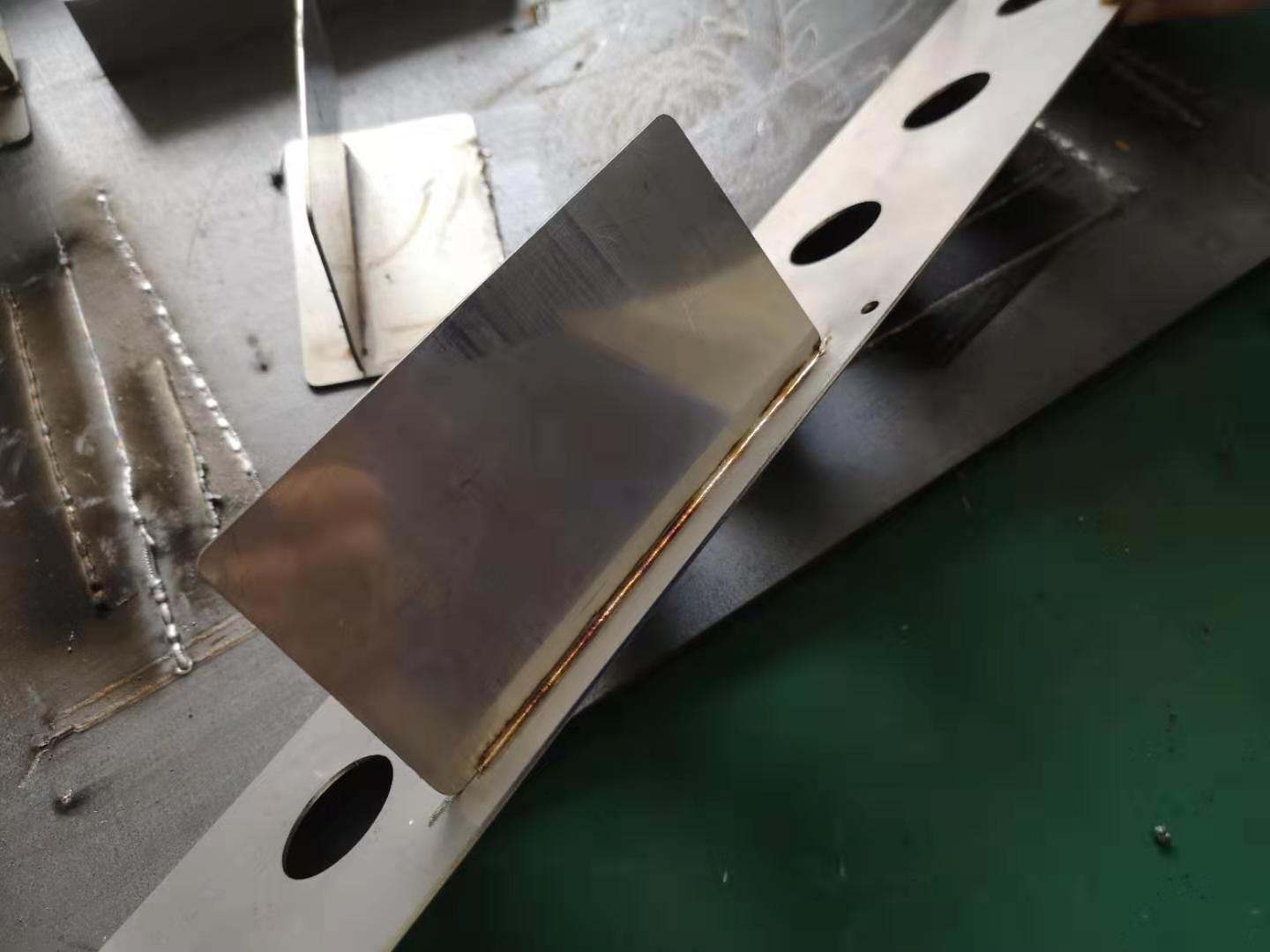

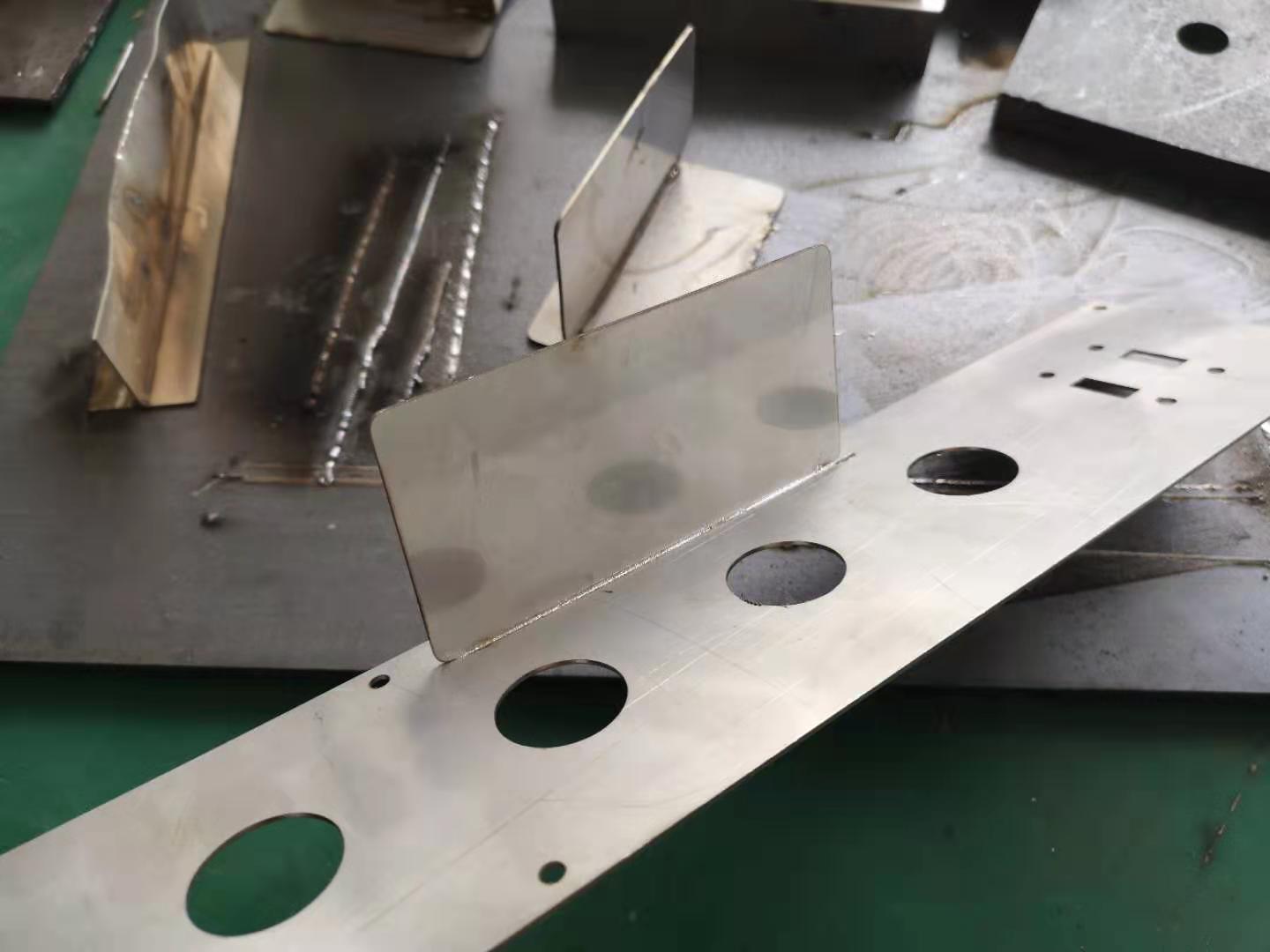

點焊 縫焊 疊焊！ 成本低 無耗材！
手持?jǐn)[動焊接頭，擺動幅度可選；
手持槍頭自身重重1.5KG,手感好；
使用壽命達10萬小時，故障率低；
柔性光纖長達10米，剛性保護層；

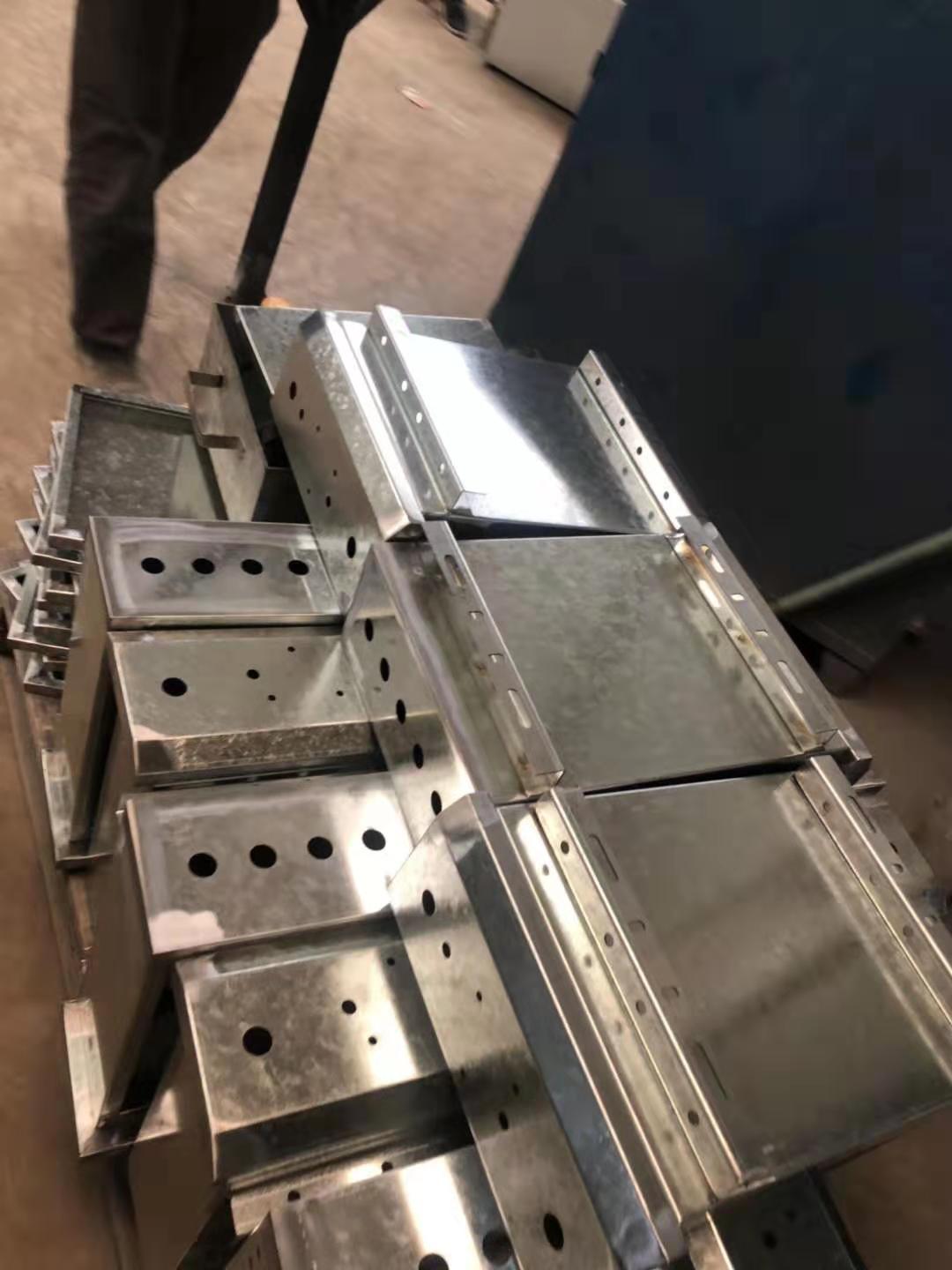

適合不銹鋼、碳鋼、鍍鋅板、鋁合金、銅板等材料.
工業級冷水機 控制界面
1.1 系統簡介
·系統主要由激光單元以及焊接單元組成
·手持式焊接，同時兼顧激光焊的靈活、高效及高焊縫質量等特性；
·整體設備模塊化設計與布局，美觀大方，易于維護調試；
·系統靈活性高，可兼容多種型號產品生產，換型時間較短；
·整臺機外觀顏色：PANTONE 暖灰+不銹鋼（鍍鎳）；
·總機裝機功率（MAX）：2.5-5KW；
·設備稼動率：≥95%；
·產品合格率：≥99.5%；
·設備故障率：≤2%；
1.2 設備概況
設備名稱 | 手持式連續激光焊接機 | ||
設備型號 | XG-FWF1000W型 | XG-FWF1500W型 | |
供電需求 | 220V±5%，50Hz\380V±5%，50Hz額定功率：≤5KW額定電流：≤40A | ||
環境需求 | 溫度5-40℃ 濕度10-90% | ||
工作時間 | 24H（連續運行） | ||
故障率 | ≤2% | ||
合格率 | ≥99.5%(不包含來料不良) | ||
稼動率 | ≥95% | ||
人員配置 | 1人 | ||
1.3 設備主要配置
序號 | 型號 | 備注 |
1 | 激光器 | 銳科系列1000W/1500W
|
2 | 機架 | 新光定制 |
3 | 激光水冷機 | 漢立 |
4 | 手持式焊接頭 | 興弘（含控制卡及操作屏） 深圳 |
5 | 電源 | 明緯電源 |
6 | 附件 | 國產優質品牌 |
1.4 焊接參數表
激光器功率 | 1000W | 1500W | 光纖長度5-10米定制 |
焊接速度 | 0-120mm/s | 0-120mm/s | 工業級雙溫雙控水冷箱 |
工作模式 | 連續或調制 | 連續或調制 | |
焊縫要求 | 小于0.2MM | 小于0.2MM | |
電力要求 | 220V±5%，50Hz | 380V±3P+PE | |
焊接熔深數據 | |||
不銹鋼 | 碳鋼 | 鍍鋅板 | |
1000w | 1.5mm | 1.5mm | 1.2mm |
1500w | 2.5mm | 2.5mm | 2.5mm |
2.1 激光單元
激光單元主要由激光器、水冷機、光纖組成。
激光器參數示意圖
激光器選用銳科激光 1000W 連續光纖激光器，與其他商用脈沖激光器相比
具有穩定性高，維護少和更省電等優點，有效降低設備使用成本和優化使用體驗。
激光器參數
參數項 | 典型值 |
激光波長 | 1080nm |
額定功率 | 1000W、1500W |
光束質量（M2） | 2.2 |
光纖 | 50um，10m |
調制頻率 | 20KHz |
能量穩定度 | <3% |
光束輸出 | 1 光束 |
冷卻介質 | 蒸餾水或去離子水 |
連續工作時間 | 24 小時 |
供電需求 | 220V±5%，50Hz\380V±5%，50H 額定功率 5Kw額定電流 40A |
環境需求 | 溫度 5-45℃ 濕度 10-90% |
2.1.2 水冷機
水冷系統由內循環系統與外循環系統組成，內循環系統由激光器自帶，外循環
系統采用激光專用水冷機組，以保障激光器長期穩定工作，水冷機主要技術參數.
如下表所示：
水冷機參數
參數項 | 典型值 |
型號 | 1.5P |
電源制式 | 220V±5%，50Hz\380V±5%，50Hz 40A |
額定功率/電流 | 3.7kW/8.5A水溫20℃，環境35℃ |
低溫水流量 | ＞25L/min @ 3.5bar |
低溫水泵最高壓力 | 5.2 bar |
高溫水流量 | ＞4L/min @ 2.5bar |
高溫水泵最高壓力 | 5.2bar |
低溫水控制范圍 | 15℃～35℃ |
低溫水控制精度 | ±1℃ |
高溫水控制范圍 | 20℃～40℃ |
高溫水控制精度 | ±2℃ |
進出水口 | 高溫2-Rc3/8內螺紋、低溫2-Rc3/4內螺紋 |
水箱容積 | 60L（有效） |
制冷劑 | R22 / 2kg |
使用環境溫度 | 5℃～43℃ |
防護等級 | IP44 室內應用 |
適用介質 | 去離子水、濃度小于25%乙二醇 |
光纖參數
參數項 | 典型值 |
芯徑 | 50um |
長度 | 5-10m |
最大彎曲半徑 | 200mm |
護套 | 金屬包塑護管 |
接口 | QBH |

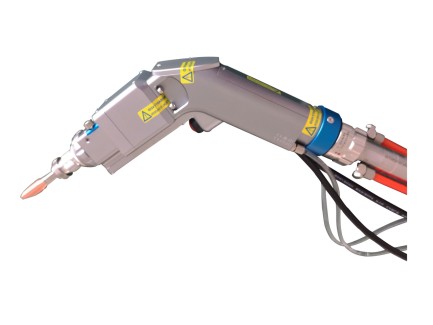

2.2 焊接單元
激光焊接頭采用 QBH 光纖手持式激光焊接頭。其特點如下：
·獨有激光器控制盒同時具備 QCW（準連續），PWM（脈沖），CW（連續）三種出光模式。
·采用人體工程學設計，結構小巧，使用方便
·焊接頭配備的吹氣控制和安全鎖
主要技術參數如下表：
焊接頭參數
參數項 | 典型值 |
準直單元 | FC=100mm |
聚焦單元 | FF=200mm |
保護單元 | 同軸或旁軸 |
保護鏡 | D25×2mm |
將對相關人員提供培訓服務，內容包括設備的正常使用、維護保養、故障分
析與排除、操作安全及緊急處理程序等。
培訓安排
培訓 項目 |
培訓內容 | 培訓 時間 | 培訓 場地 |
培訓人 |
現場設備操作培訓 | 設備工作原理講解，整機結構和功能模塊的了解。 |
2h |
客戶現場 |
調試工程師 |
設備具體操作步驟的熟悉及注意事項培訓。 | 4h | |||
設備工藝參數調整及注意事項 | 4h | |||
系統參數調整及設備日常保養培訓 | 2h | |||
設備調試培訓 | 設備及部件異常問題發生的原因及處理處理方 法。 |
4h | ||
設備部件更換時注意事項，以及日常保養的流 程。 |
2h | |||
安全知 識培訓 | 設備在生產過程中的安全防護問題 | 1h | ||
設備生產產品安全隱患的預防以及處理措施。 | 1h |
現場調試計劃指設備到用戶現場，設備工程師完成安裝、調試與培訓等過程。
現場調試計劃
作業項目 | 時間 |
指導設備拆箱搬運到指定位置 | 2H |
設備質檢與水電準備 | 2H |
來料準備與工藝調試 | 4H |
樣件試生產與工藝優化 | 8H |
小批量生產 | 8H |
操作使用與工藝培訓 | 4H |
上機指導 | 4H |
操作使用與工藝再培訓 | 4H |
設備日常保養與維護 | 4H |
表內未作規定的項目視為超出供方制造及執行范圍以外。
工作范圍
項目 | 供方 | 需方 | 備注 |
設計與制造 | ● | ||
包裝與運輸 | ● | ||
裝卸與拆包 | ● | ||
廠內轉移 | ● | ||
供水、供電、供氣 | ● | 供到設備相應位置 | |
環境基礎工作 | ● | ||
物料準備 | ● | ||
安裝調試 | ● | ||
試運行 | ● | ● |
6.售后服務
公司保證客戶在機器正常使用及保養情況下，實行購機之日起一年內機器免費保修（激光器及耗材除外），終身維護維修的售后服務工作。
公司資深專業售后服務人員，可在客戶機器所屬地范圍內，24小時響應 客戶維護維修要求，提供快捷高效的服務。
公司免費售后服務專線及時回應客戶技術咨詢。
